Vingene i verkstedet

Hei, Her er noen bilder som viser progressjonen. Den andre egenproduserte vingen er nå under sammensetning. Legg merke til at vingen er koblet til senterseksjonen for å sikre at festene passer sammen, og vingene blir stående rett i forhold til hverandre. Bildene av beslagene for stenderne mellom vingene viser en historisk morsomhet. Det originale beslag er tredd på vingebjelken. Hvis beslaget må repareres, må store deler av vingen taes fra hverandre. Marinens flyvebaatfabrikk erkjente problemet, og laget en modifikasjon. Det modifiserte beslaget er 2 delt og kan taes rett av. Smart! Hilsen Gunnar

30.01.2024
30.01.2024
10:22
Arvid Martinussen

Hi, Here are some pictures showing the progression. The second self-made wing is now being assembled. Note that the wing is connected to the center section to ensure that the mounts fit together and the wings stay straight in relation to each other. The pictures of the fittings for the struts between the wings show a historical modification. The original fitting is fixed to the wing beam. If the fitting needs to be repaired, a great section of the wing must be taken apart. “The Navy's flying boat factory” recognized the problem, and made a modification. The modified fitting is divided into 2 parts and can be removed straight away. Smart! Greetings Gunnar.....

Klikk på bildene

© Gunnar Koch (GK)

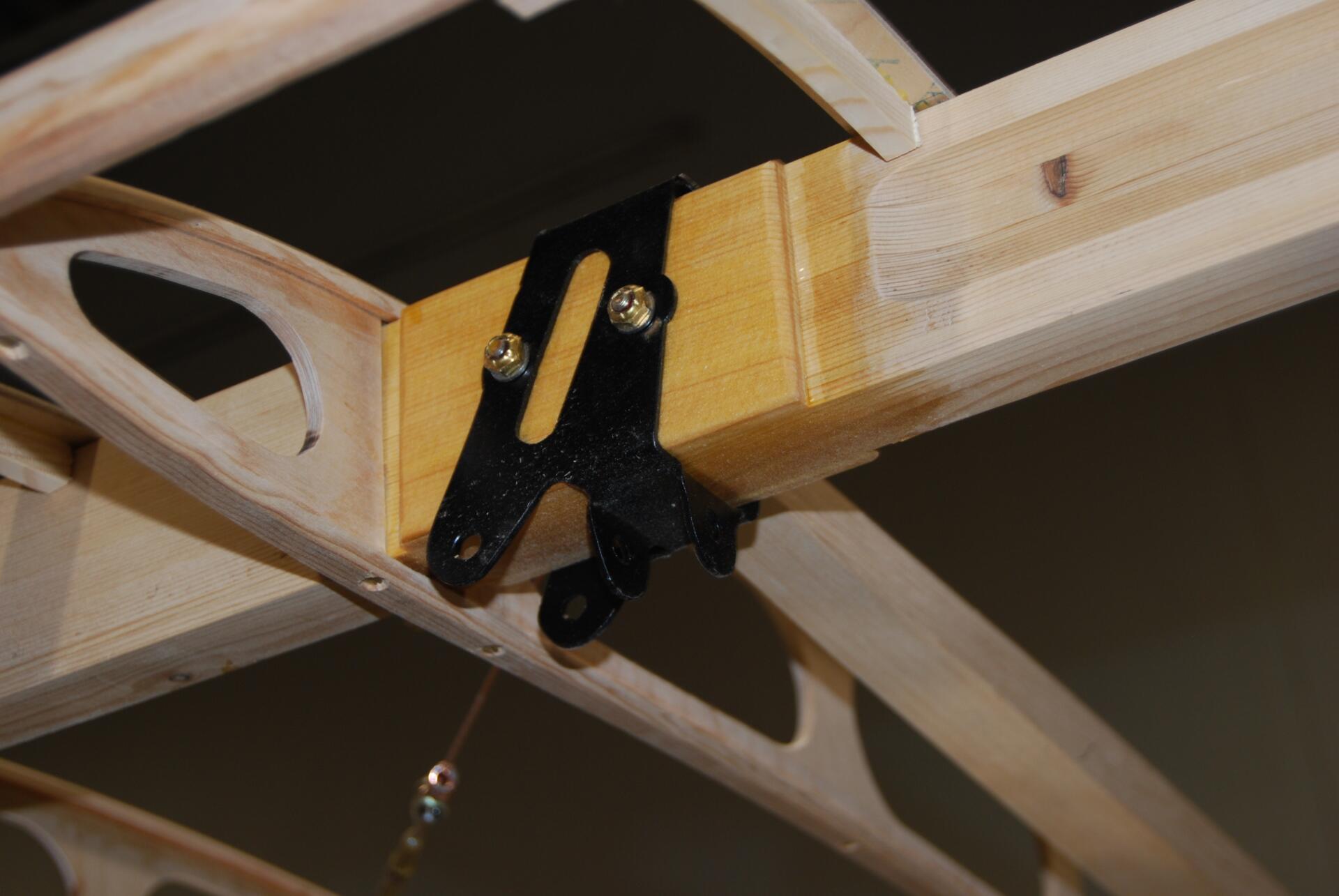

Det originale beslaget. The original fitting.
Det originale beslaget. The original fitting.
© GK

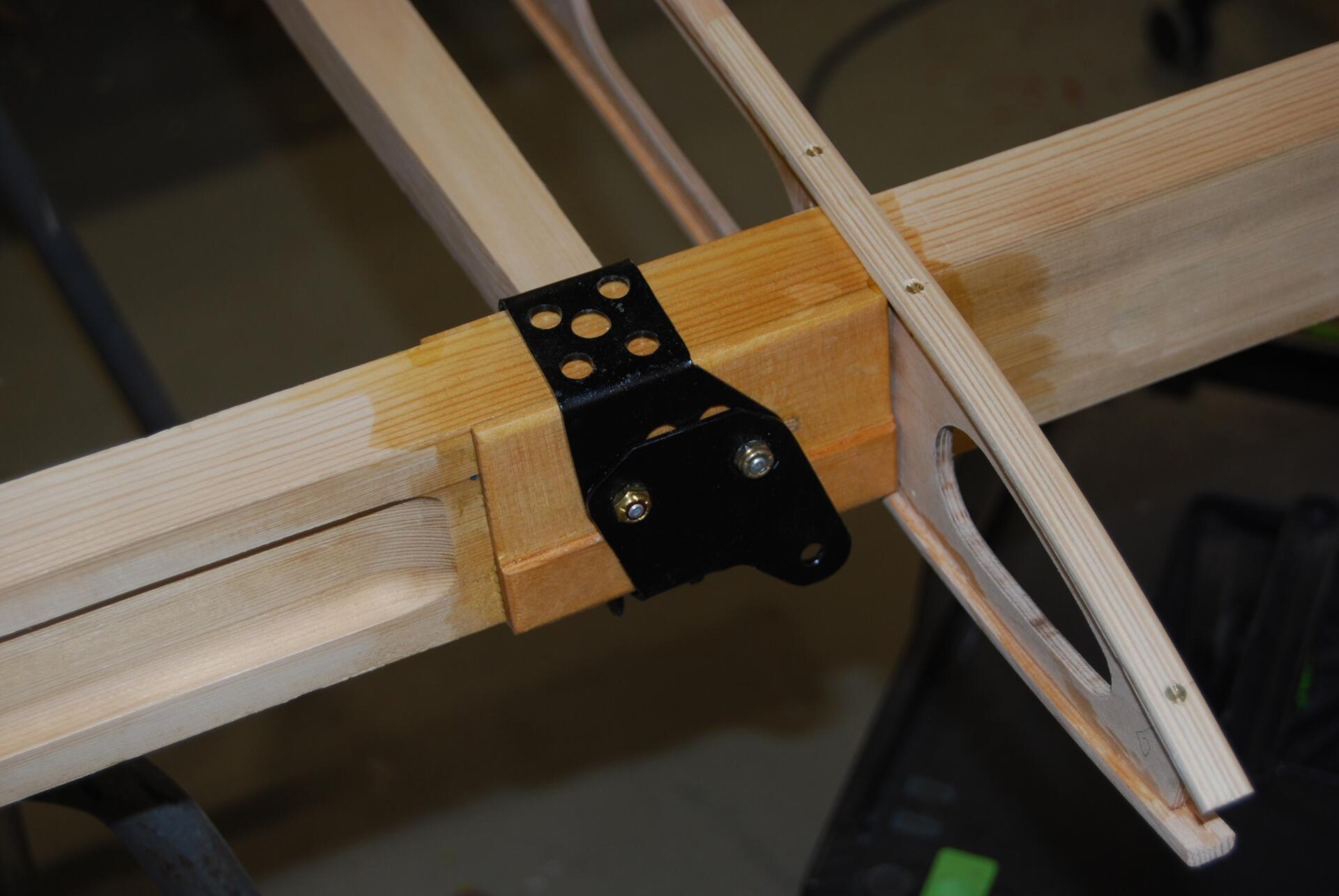

Det modifiserte beslaget som er delt. The modified mount that is split.
Det modifiserte beslaget som er delt. The modified mount that is split.
© GK

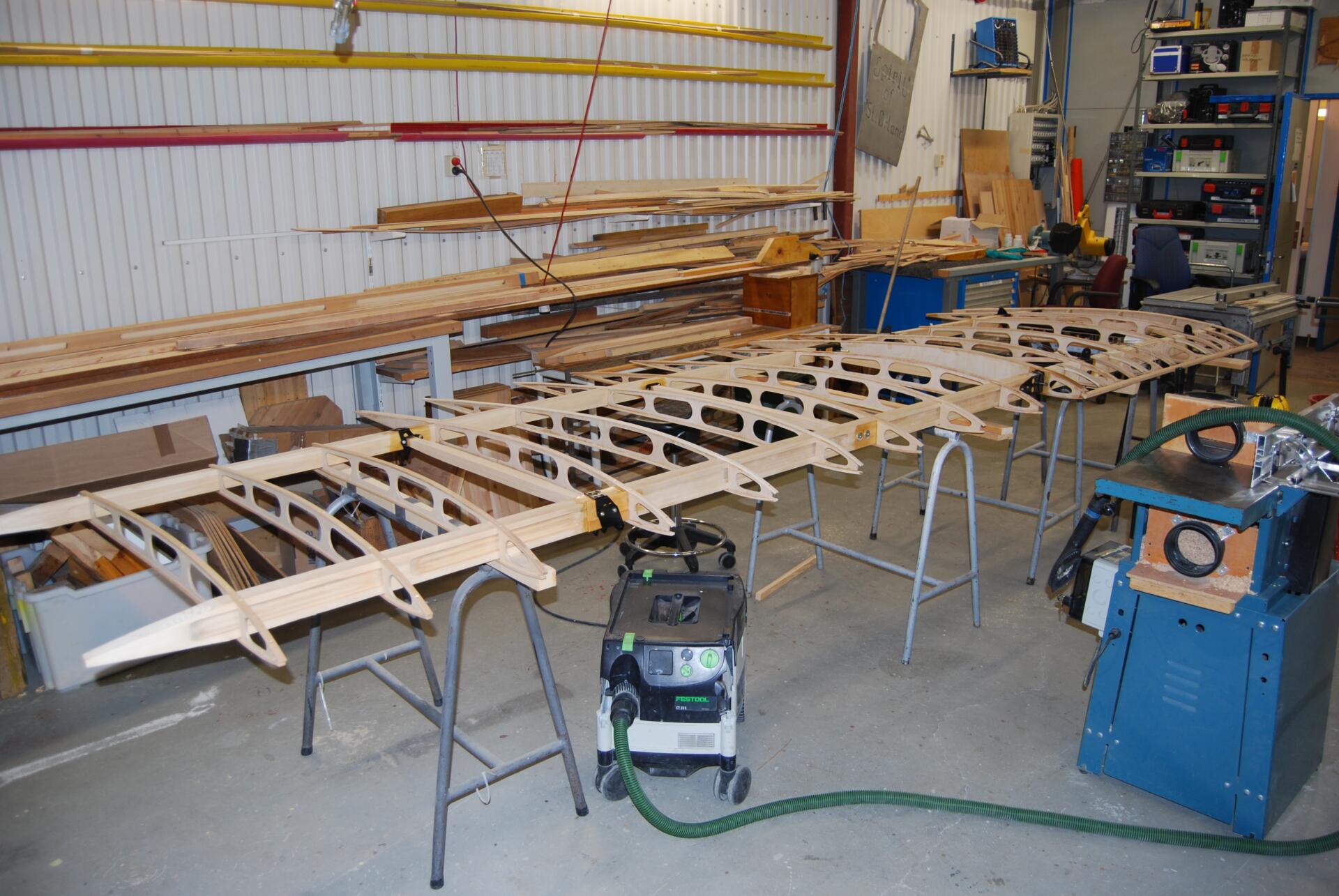

Halve vingen med senterseksjonen. The right half of the wing with the center section.
Halve vingen med senterseksjonen. The right half of the wing with the center section.
© GK

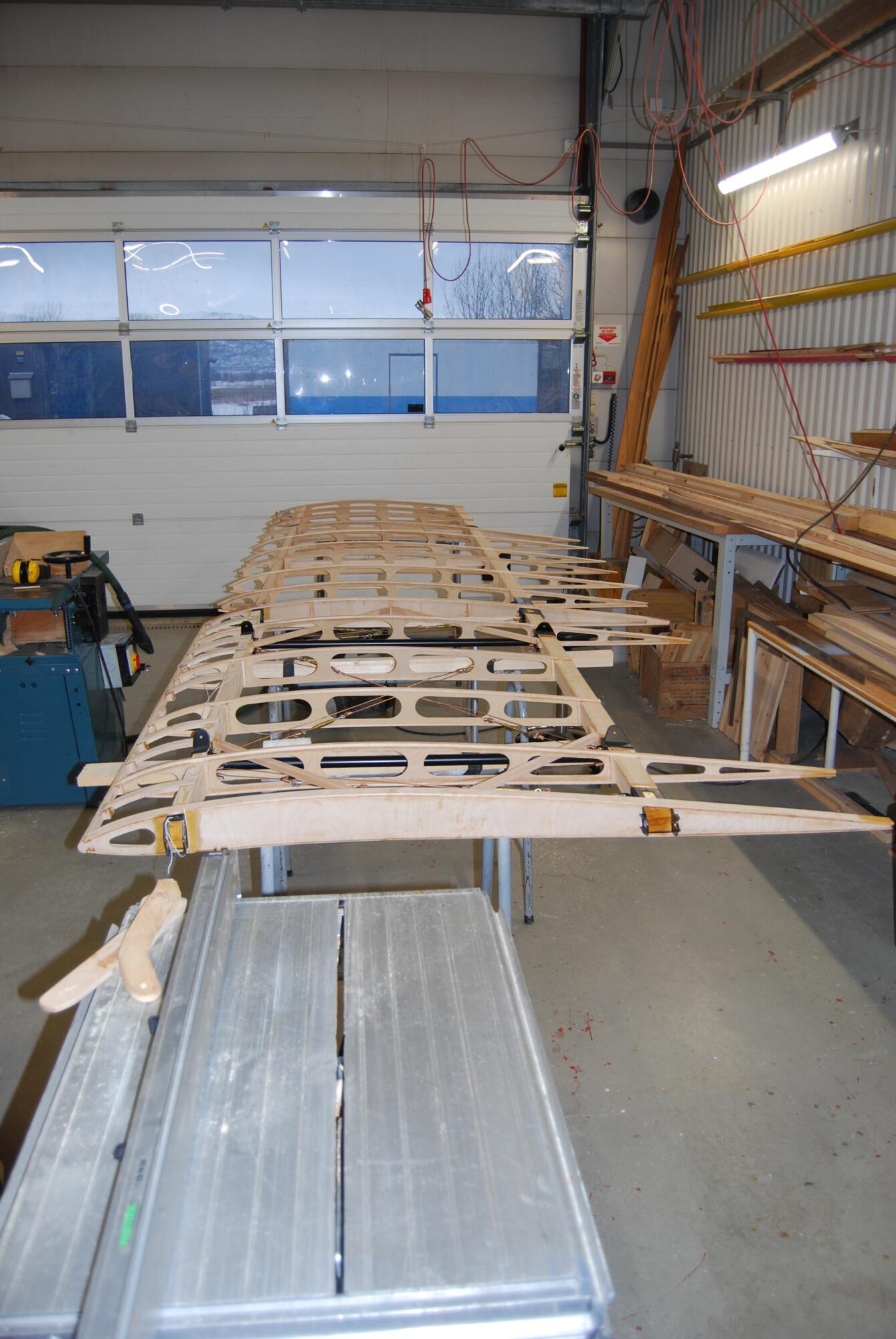

Hele vingen prøvemontert. The entire wing is trial mounted.
Hele vingen prøvemontert. The entire wing is trial mounted.
© Arvid Martinussen (AM)

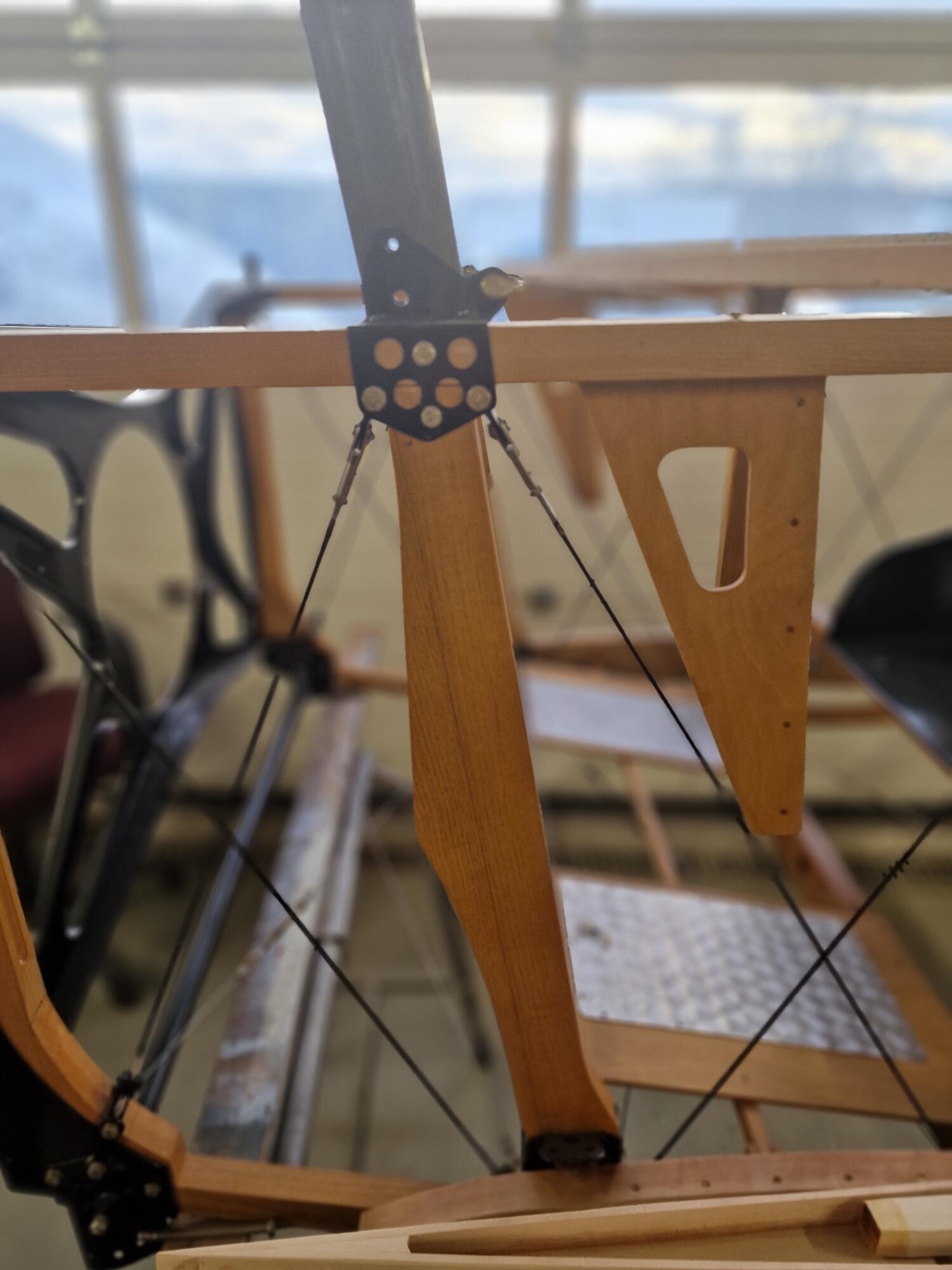

Jernbeslagene har flere oppgaver: De holder delene av tre sammen samtidig som de er fester for flere stag.The iron fittings have several tasks: They keep the wooden parts together while also being fasteners for several braces.
Jernbeslagene har flere oppgaver: De holder delene av tre sammen samtidig som de er fester for flere stag.The iron fittings have several tasks: They keep the wooden parts together while also being fasteners for several braces.
© AM

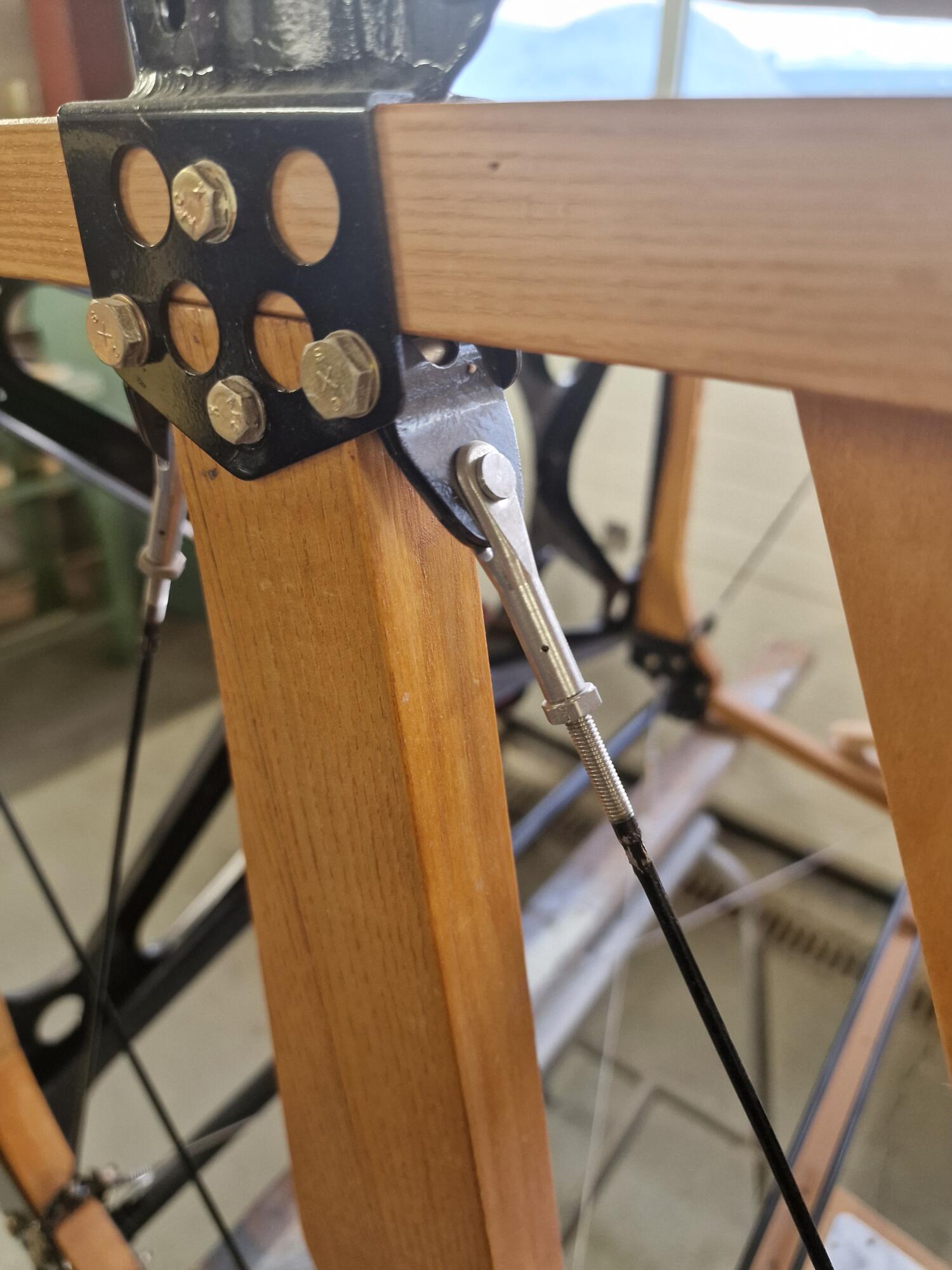

Bildet viser en mer "moderne" strammer enn strekkfiskene, som var det originale utstyret. The picture shows a more "modern" tensioner than the turnbuckles, which were the original equipment.
Bildet viser en mer "moderne" strammer enn strekkfiskene, som var det originale utstyret. The picture shows a more "modern" tensioner than the turnbuckles, which were the original equipment.
© AM

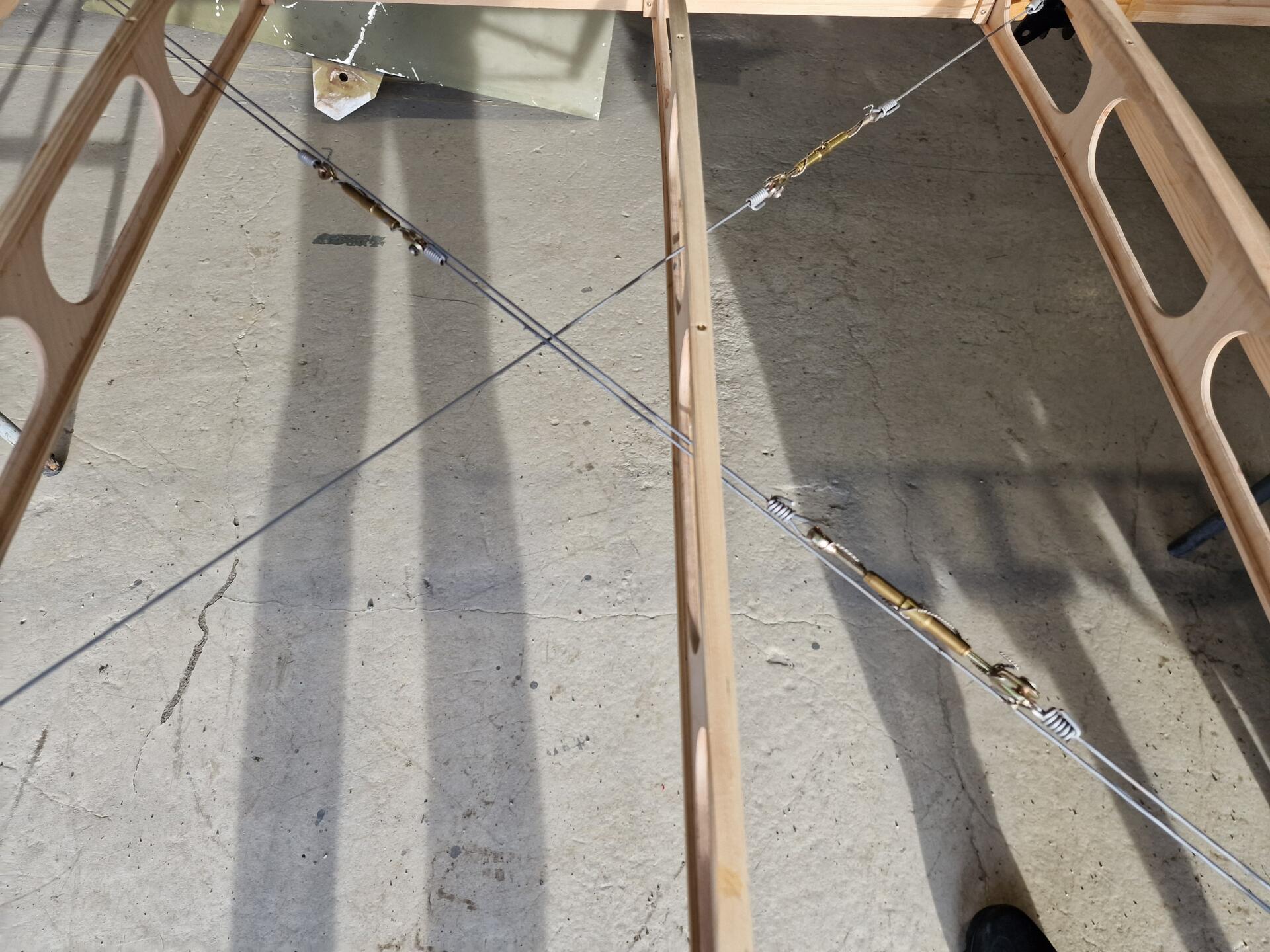

Her er de originale strekkfiskene brukt til strammere. De koster 200kr++ pr. stykke. Materialet er messing. Here, the original turnbuckles are used. They cost NOK 200++ a piece. The material is brass.
Her er de originale strekkfiskene brukt til strammere. De koster 200kr++ pr. stykke. Materialet er messing. Here, the original turnbuckles are used. They cost NOK 200++ a piece. The material is brass.
